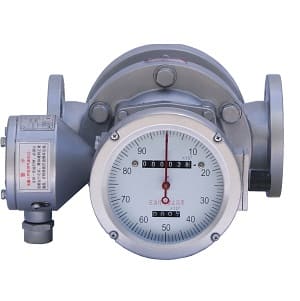

Импульсный расходомер объемного вытеснения

Зачем нужен импульсный выход для расходомера с поршневым приводом?

Объемный расходомер — это прибор для измерения расхода, который непосредственно измеряет общий расход чистой жидкости путем периодического заполнения и опорожнения камеры для измерения объема жидкости. Он в основном используется для измерения расхода чистых жидкостей, таких как дизельное топливо, топливо, сырая нефть, смазочные материалы, химическое сырье и пищевые жидкости, и особенно подходит для ситуаций, когда требуется высокая точность измерения расхода жидкости.

Главное преимущество заключается в высокой точности измерений (0,2% ~0,5%), не зависящей от изменений вязкости жидкости, и отсутствии необходимости в прямых участках трубы до и после датчика во время монтажа.

Традиционные расходомеры объемного действия часто используют механическую стрелку для отображения суммарного расхода. С ростом спроса на автоматизацию появились импульсные расходомеры объемного действия. Их преимущество заключается в преобразовании сигналов расхода в реальном времени в электрические импульсные сигналы (например, импульсы PNP или NPN), что облегчает интеграцию с системами управления, такими как ПЛК и АСУ ТП, обеспечивая удаленную передачу данных, мгновенный расчет расхода, пакетное управление и автоматизированное управление, значительно повышая уровень интеллектуальности и эффективность управления в технологических процессах.

Обзор импульсного преобразователя серии BGF для расходомера частичного действия

Датчик углового перемещения серии BGF представляет собой датчик вращающегося вала, который при использовании с расходомерами объемного типа нашей компании может преобразовывать поток измеряемой среды в электрические импульсные сигналы для дистанционной передачи. Это взрывозащищенный датчик.

Технические характеристики импульсного выходного сигнала расходомера PD

· 1. Бесконтактный выходной сигнал в виде прямоугольной волны, надежная передача сигнала, импульс NPN или PNP.

· 2. Частота сигнала пропорциональна скорости потока.

· 3. Рабочая температура окружающей среды: от -10°C до 60°C

· 4. Класс взрывозащиты: ExdⅡBT5

· 5. Размер выходного адаптера: взрывозащищенный, внутренняя резьба G1/2"

· 6. Размер входного отверстия для кабеля: взрывозащищенный тип Φ11

· 7. Высокая точность, виброустойчивость, особенно подходит для количественного розлива.

Технические характеристики импульсного передатчика BGF-I (12 В постоянного тока + 3-проводная система).

Технические характеристики импульсного передатчика BGF-II (система 24 В постоянного тока + 3 провода).
