Турбинный расходомер

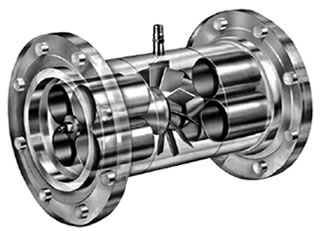

Электронный турбинный расходомер для газовых и жидкостных применений

Турбинные расходомеры — одни из наиболее широко используемых и надежных приборов для измерения объемного расхода. Благодаря простой конструкции, высокой точности и доступной цене, турбинные расходомеры стали незаменимыми в таких отраслях, как... масло а также в газовой, водопроводной и канализационной, химической, пищевой и энергетической отраслях. В зависимости от среды турбинные расходомеры делятся на газотурбинные и жидкостные турбинные расходомеры, оба типа доступны в широком диапазоне размеров, вариантов подключения и цифровых выходных сигналов. Для более подробного ознакомления посетите [ссылка]. Что такое турбинный расходомер?

Электронный расходомер газовой турбины

Ан электронный турбинный расходомер для газа Газотурбинный счетчик (также известный как TUF или газотурбинный счетчик) разработан для точного измерения расхода газа. Эти надежные приборы соответствуют международным стандартам и проходят тестирование перед отправкой для обеспечения максимальной производительности.

• Точность: 1,0–1,5% от прочитанного, Discover как добиться еще большей точности здесь
• Номинальное давление: стандартное PN16, опционально для высокого давления 300 PSI, 300 фунтов или 600 фунтов.
• Источник питания: батарея или питание от контура 24 В постоянного тока.
• Выходной ток: 4–20 мА, импульсный. RS485 MODBUS RTU или связь HART
• Дисплей: ЖК-экран, отображающий мгновенный расход газа и суммарный объем.

Дополнительная функция EVC (электронная коррекция объема) включает в себя датчики температуры (RTD) и давления для компенсированного и скорректированного измерения газа.

Типичные области применения газа

Газотурбинные счетчики подходят для:

• Природный газ , биогаз метан, сжатый природный газ (СПГ), Сжиженный нефтяной газ
• Промышленные газы: Воздух , азот (N₂) кислород (O₂), гелий (He), углекислый газ (CO₂) этилен (C₂H₄)
• Углеводородные газы: пропан, бутан
• Сжатый воздух и технологические газы

Типичные размеры и диапазоны расходомеров газа

• Датчик расхода газа диаметром 1 дюйм: 42–420 л/мин.
• 2” (DN50): 10–100 м³/ч
• 3” (DN80) : 5,5–111 л/с
• 4” (DN100): 20–400 м³/ч
• 6” (DN150): 50–1000 м³/ч
• 8 дюймов (DN200): 80–1600 м³/ч
• 10 дюймов (DN250): 200–4000 м³/ч
• 12” (DN300): 188–3825 CFM

Электронный жидкостный турбинный расходомер

Жидкостный турбинный расходомер использует кинетическую энергию жидкости для вращения ротора внутри корпуса расходомера. Скорость вращения ротора прямо пропорциональна скорости потока, что позволяет точно измерять объемный расход.

• Точность: 0,5–1,0%
• Температурный предел датчика расхода: до 150 °C (высокая температура).
• Материалы датчика расхода: нержавеющая сталь. 304 или 316
• Соединения: резьба (NPT/BSP), полукруглая резьба, фланец (ANSI, JIS, DIN) или трехзажимной турбинный расходомер санитарного типа
• Источник питания: литиевая батарея 3,6 В, 24 В постоянного тока или 220 В переменного тока.
• Выходы датчика расхода турбины Импульсный (PNP/NPN), частота, 4–20 мА, HART, MODBUS RTU

Жидкие аппликации

Жидкостные турбинные расходомеры широко используются для измерения расхода чистых, некоррозионных жидкостей, таких как:

• Вода Водопроводная вода, вода обратного осмоса, мягкая вода дистиллированная вода, деминерализованная вода , конденсат
• Топливо и масла : Дизель , биодизель мазут, бензин, керосин авиационное топливо, растительное масло, пальмовое масло, пищевые масла, кокосовое масло
• Химические вещества: Уксусная кислота этиловый спирт, ацетон, толуол , ксилол бутилацетат
• Продукты питания и напитки: молоко, алкоголь, растительные масла. сусло , расходомер растительного масла

Доступные размеры

От микротурбинных расходомеров (1/8”, 1/4”, 3/8”, 1/2”) для измерения малых расходов до промышленных размеров (3/4”, 1”, DN50, DN80, DN100, DN150, DN200, DN300).

Для получения ответов на часто задаваемые вопросы и подробных технических ответов о расходомерах с жидкостными турбинами, пожалуйста, посетите наш сайт. Часто задаваемые вопросы о жидкостных турбинных расходомерах серии SLW.

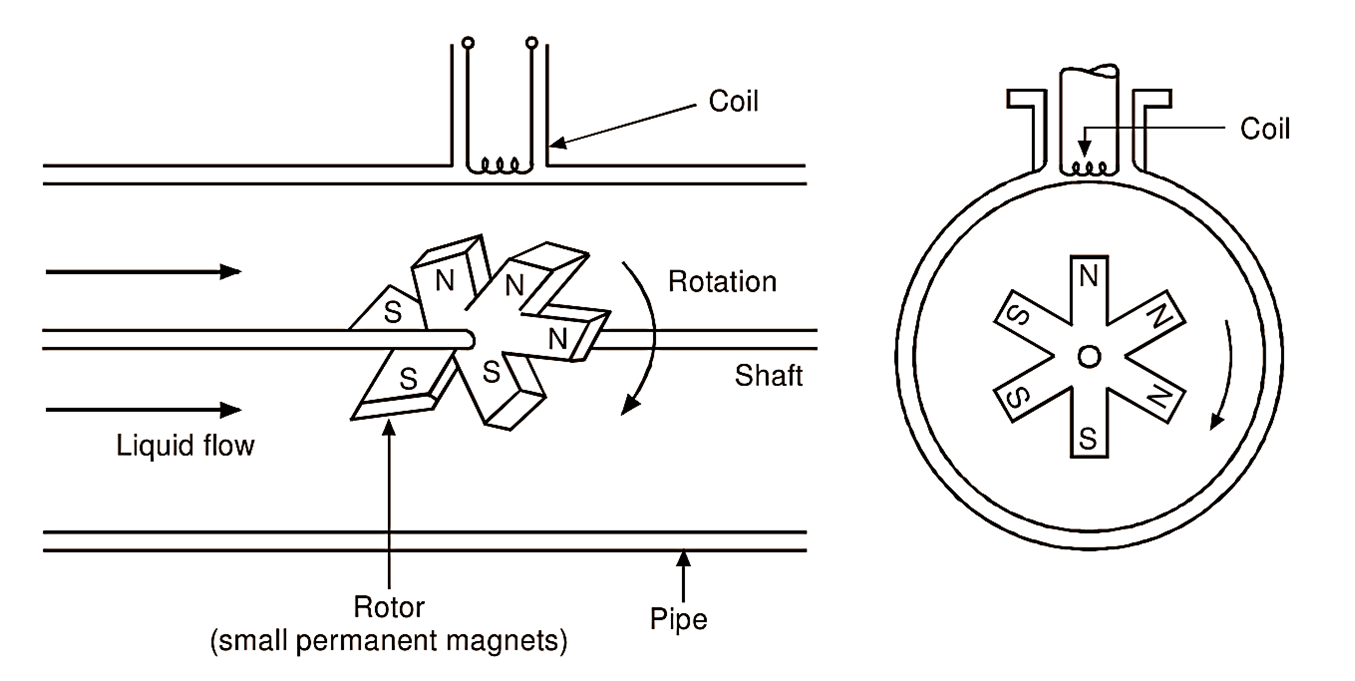

Как работает турбинный расходомер



Принцип работы турбинного расходомера прост, но эффективен:

1. Рабочая среда поступает в обтекаемый объект и приводит в движение лопатки ротора.
2. Скорость вращения пропорциональна скорости потока жидкости и объемному расходу.
3. При прохождении каждого лезвия через магнитный датчик генерируется импульс напряжения.
4. Электронный преобразователь преобразует эти импульсы в расход и общий объем.

Для обеспечения бесперебойной работы используются конструкции с низким перепадом давления и прецизионные подшипники. Правильная установка предотвращает турбулентность и обеспечивает длительный срок службы.

Преимущества турбинных расходомеров

✔ Высокая точность (0,5–1,5%)
✔ Экономически выгодно по сравнению с другими технологиями регулирования потока.
✔ Компактная и прочная конструкция
✔ Быстрое время отклика
✔ Широкий выбор вариантов вывода (частотный, аналоговый, цифровой, MODBUS, HART)
✔ Подходит как для проводящих, так и для непроводящих жидкостей
✔ Доступны варианты с санитарными, резьбовыми, фланцевыми и дисковыми соединениями.
Для получения более подробной информации об их преимуществах и правильном использовании см. наш Преимущества и применение турбинного расходомера

Ограничения и риски

• Точность снижается при очень низких скоростях потока. Компания Silver Automation Instruments предлагает индивидуальные решения для микро- и низкорасходовых применений — подробности здесь: Расходомер низкого расхода.
• Износ подшипников с течением времени, особенно при использовании несмазывающих жидкостей. Если вам нужен расходомер без движущихся частей, пожалуйста, связаться с нами
  и мы поможем вам выбрать правильное решение.
• Не подходит для грязных или шламообразных жидкостей. Однако мы предлагаем специализированные решения для транспортировки пульпы: Расходомер шлама.
• Не подходит для двухфазного потока (газожидкостной смеси).
• Ограниченный диапазон рабочих температур по сравнению с передовыми технологиями. но для высокотемпературных применений мы предлагаем решения: Высокотемпературный расходомер

Отрасли, использующие турбинные расходомеры

• Нефть и газ Передача в пользование природного газа, нефти, топлива. дизель реактивное топливо
• Водоснабжение и водоотведение: мониторинг чистой воды, воды, очищенной методом обратного осмоса, деминерализованной воды.
• Химический метод: Измерение растворители , спирты кислоты и технологические жидкости
• Продукты питания и напитки: молоко, растительные масла, алкоголь. пальмовое масло рыбий жир и санитарные жидкости
• Энергетика и аэрокосмическая отрасль: системы водяного охлаждения. охлажденная вода подача топлива, испытательные стенды

Цена турбинного расходомера

Стоимость турбинного расходомера зависит от:

• Средний тип: Газотурбинный против жидкостно-турбинного счетчика
• Размеры: от микрорасходомеров до промышленных счетчиков DN300.
• Электроника: локальный дисплей, цифровой выход, опции MODBUS/HART.
• Номинальные значения давления и температуры: стандартные и версии для высокого давления/высокой температуры.
• Материал: нержавеющая сталь SS304, SS316 или специальные сплавы.

Компания Silver Automation Instruments предлагает доступные альтернативы премиальным брендам (например, Cameron Nuflo, Blancett, Daniel, Omega, Badger, Emerson, K24), сохраняя при этом надежную работу.
Для более подробного ознакомления с ключевыми факторами, влияющими на ценообразование турбинных расходомеров, посетите наш сайт. подробное руководство .

Инструкция по установке турбинного расходомера

Правильная установка имеет решающее значение для обеспечения точности и долговечности турбинных расходомеров. Для жидкостей расходомеры следует устанавливать на прямом участке трубы с минимальным нарушением потока, избегая расположения насосов, клапанов или отводов слишком близко к расходомеру. Для газотурбинных расходомеров необходимо уделять особое внимание давлению, температуре и чистоте трубопровода, чтобы предотвратить ошибки измерения и преждевременный износ. Соблюдение передовых методов помогает максимизировать производительность и снизить потребность в техническом обслуживании. Узнайте больше в нашем Руководство по установке жидкостного турбинного расходомера и Советы по установке расходомера для газовой турбины .

Заключение

Турбинный расходомер остается одним из наиболее практичных и экономически эффективных решений для измерения расхода газов и жидкостей. Благодаря высокой точности, быстрому отклику и универсальности он продолжает оставаться предпочтительным выбором в нефтегазовой, химической, водохозяйственной и пищевой промышленности по всему миру.

При выборе турбинного расходомера всегда указывайте тип рабочей жидкости, диапазон расхода, рабочее давление и температуру, чтобы обеспечить наилучшую производительность и долговременную надежность.
