Встроенный расходомер природного газа

Встраиваемые расходомеры, подходящие для учет расхода природного газа включать расходомер газовых турбин , Вихревые расходомеры и Расходомер с тепловой дисперсией Все эти проточные расходомеры природного газа оснащены электронным дисплеем, отображающим мгновенный и суммарный расход природного газа. Проточные расходомеры природного газа также делятся на объемные и массовые. Компания Silver Automation Instruments продает их по низким ценам. цифровой расходомер природного газа с быстрой поставкой и высоким качеством. Природный газ — это вид топливного газа, основным компонентом которого является CH4 (метан), бесцветный, без запаха, нетоксичный и некоррозионный. Он также содержит определенное количество этана, пропана и тяжелых углеводородов, а также небольшое количество азота, кислорода, углекислого газа и вулканизированных веществ. При воспламенении природного газа образуется H2O (вода).

Когда природный газ проходит через датчик расхода турбины, турбина под действием гидродинамического воздействия вращается, и скорость её вращения пропорциональна средней скорости потока природного газа. Вращение турбины периодически изменяет значение магнитного сопротивления магнитоэлектрического преобразователя, и отслеживается магнитный поток в катушке датчика. Происходит периодическое изменение, генерирующее периодический электрический импульсный сигнал. Электрический импульсный сигнал пропорционален объемному расходу жидкости, протекающей через датчик расхода турбины, в диапазоне скоростей потока (числ Рейнольдса).

✔ Высокая точность: ±1%R~±1,5%R
✔ Хорошая воспроизводимость, краткосрочная воспроизводимость от 0,05% до 0,2%
✔ Выходной импульсный сигнал для полного учета и подключения к компьютеру или выходной сигнал 4-20 мА с мгновенным измерением расхода природного газа.
✔ Отсутствие дрейфа нуля, высокая помехоустойчивость.
✔ Можно получить высокочастотный сигнал (3–4 кГц) с высоким разрешением.
✔ Компактный и легкий, прост в установке и обслуживании
✔ Подходит для измерения расхода природного газа под высоким давлением, например, с помощью расходомеров высокого давления 300 psi, 600 psi или 1000 psi.

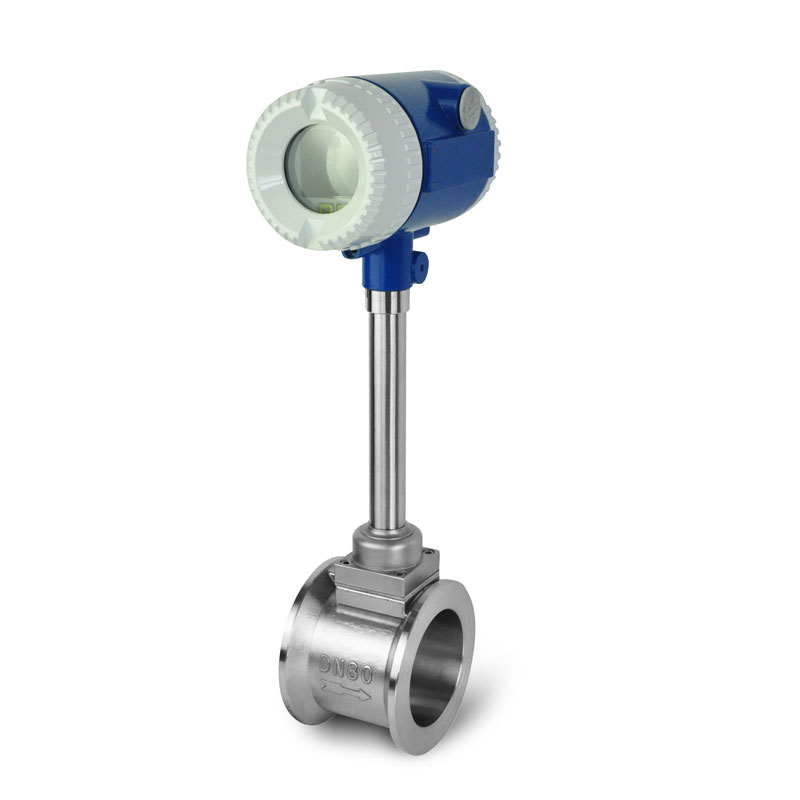

Вихревой расходомер для измерения расхода топливного газа

Турбинные расходомеры широко используются для измерения следующих сред: нефти, органических жидкостей, неорганических жидкостей, сжиженных газов, газов и криогенных жидкостей. Газовые турбины могут использоваться для измерения воздуха, кислорода, азота, газа, природного газа, водорода, сжиженного нефтяного газа, дымовых газов, метана, бутана, хлора, биогаза, диоксида углерода, азота, ацетилена, фосгена, кислорода и т. д.

✔ Городские газораспределительные станции, учет потребления газа по трубопроводам, заправочные станции для сжатого природного газа.

Как работает вихревой расходомер для природного газа?

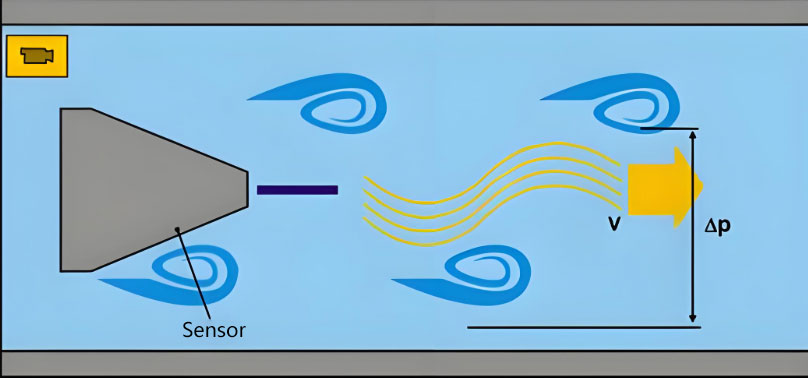

Вихревой расходомер помещает в газовый поток туповатый элемент — не обтекаемый стержень, отрывающий вихри. Когда природный газ проходит мимо него, вихри поочередно отрываются с каждой стороны, образуя регулярный узор, называемый вихревой дорожкой Кармана. В заданном диапазоне чисел Рейнольдса частота отрыва вихрей пропорциональна скорости потока. Расходомер преобразует эту частоту непосредственно в объемный расход. Для природного газа модель со встроенной компенсацией температуры и давления показывает стандартный объем в Нм³/ч.

См. Вихревой расходомер серии STLU для применения в газовой, паровой и жидкостной средах.

Преимущества вихревого расходомера:

✔ Конструкция проста и надежна, а вихревой расходомер природного газа дешевле, чем массовые и турбинные расходомеры.

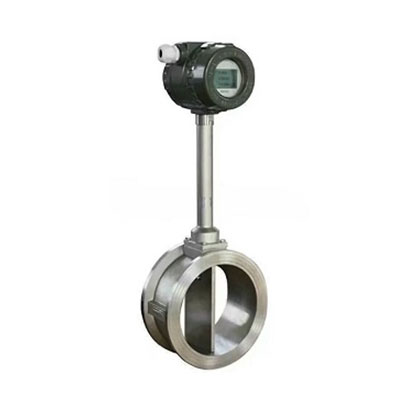

Vortex flow meter construction sensor is simple but robust

✔ Обслуживание удобное и простое
✔ Подходит для широкого спектра жидкостей, таких как жидкости, газы, пары и частично смешивающиеся жидкости.
✔ Высокоточное измерение природного газа, обычно ±1%R~±2%R
✔ Широкий диапазон регулирования коэффициента усиления, до 20:1~10:1
✔ Выходной импульсный сигнал, подходит для тотального учета и подключения к компьютеру, отсутствие дрейфа нуля, опционально с 4-20 мА, RS485 MODBUS.
✔ Вихревой расходомер лучше подходит для среднего и высокого давления, измерение расхода природного газа под высоким давлением обеспечивает более стабильные результаты.

Disadvantages of vortex flow meter for natural gas:

× Нечувствительность к низким расходам: Малые расходы приводят к большим погрешностям, в то время как термомассовый расходомер демонстрирует лучшие характеристики при измерении расхода природного газа при малых расходах.
× Вибрационные помехи: Вибрация трубопровода может легко привести к ложным сигналам.
× Требуется прямой участок трубы (передняя часть 10D, задняя часть 5D): Высокие требования к монтажному пространству.

Typical applications for inline vortex type natural gas flow meter:

Мониторинг промышленных газовых котлов, управление технологическими процессами в трубопроводах среднего и высокого давления (без учета торговых расчетов).

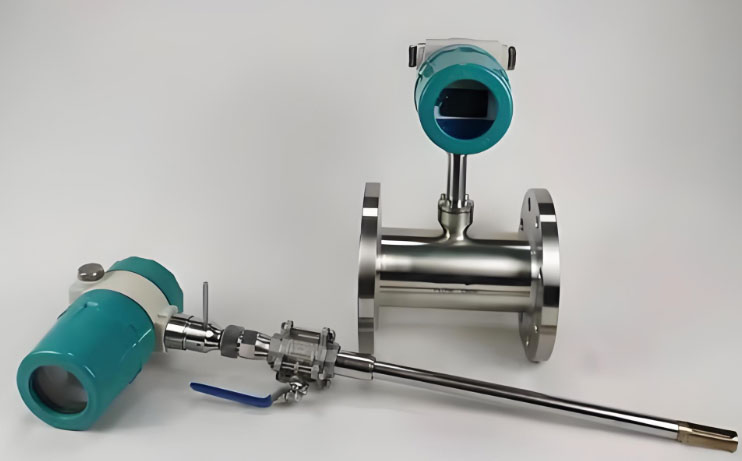

In-line thermal gas flow meter for measuring natural gas mass flow

How in line thermal mass flow meters ( TMF)  works for natural gas?

На основе закона тепловой диффузии нагревательный элемент и датчик температуры работают совместно. Когда газ проходит через устройство, он отводит тепло, и разница температур пропорциональна массовому расходу газа, что позволяет напрямую измерять массовый расход газа.

Thermal gas flow meters measure natural gas with the following advantages:

✔ Возможность установки проточного термомассового расходомера с резьбовым, дисковым или фланцевым соединением.
✔ Позволяет напрямую измерять массовый расход природного газа без компенсации или коррекции температуры и давления.
✔ Термогазовый расходомер обеспечивает высокую точность измерений в течение длительного времени.
✔Способен обнаруживать природный газ при низком расходе с высокой чувствительностью сигнала, включая потоки до 0,1 м/с, что подходит для обнаружения утечек.
✔Чрезвычайно низкие потери напряжения: беспрепятственный поток компонентов и низкие потери давления, энергосбережение

Disadvantages of TMF flow meter for natural gas:

× Опасения по поводу пятен от влаги/масла: Загрязнение зонда может привести к смещению показаний.
× Не подходит для высокого давления (обычно)<40 bar).
× Средняя точность (± 1-2%): не используется для расчетов по сделкам.

Typical applications for thermal mass type natural gas flow meter

Контроль малых потоков в газовых ответвлениях, учет энергопотребления, управление подачей газа в промышленные котлы и распределение газа по трубопроводам низкого давления.

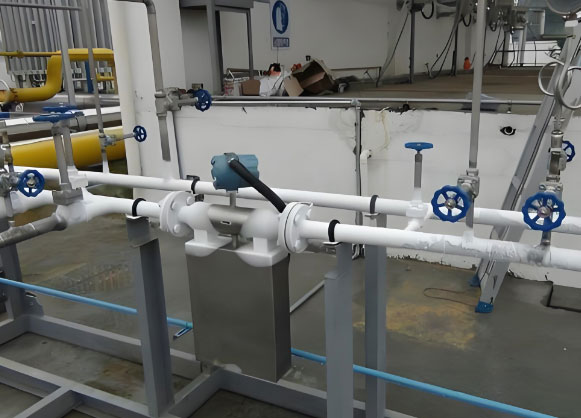

In line Coriolis type flow meter for natural gas
