Гидравлический удар: причины, опасности и профилактические решения для обеспечения безопасности трубопроводов
Что такое гидравлический удар?
Гидравлический удар — это внезапное повышение или понижение давления, возникающее в результате резкого ускорения или замедления потока жидкости в замкнутой системе. Это явление гидравлического удара создаёт мощные волны давления, которые могут превышать нормальное рабочее давление.
При быстром закрытии клапана или резкой остановке насоса жидкость, движущаяся с высокой скоростью, вынуждена остановиться, создавая волну давления , которая распространяется по системе. Сила этой волны может привести к вибрации, шуму и даже к разрушению конструкции.
Два основных типа гидравлического удара:
- Положительный гидравлический удар: возникает, когда клапан быстро закрывается или насос резко останавливается, в результате чего вода ударяется о закрытые границы, создавая ударную волну высокого давления.
- Гидравлический удар: происходит, когда закрытый клапан внезапно открывается, вызывая резкое падение давления. Хотя он менее сильный, он всё же может вызвать нестабильность потока и повреждение компонентов.
Хотя чаще всего подобные явления наблюдаются в водопроводах, они возникают и в паровых системах, где их часто называют паровым ударом .
Понимание опасностей гидравлического удара
Важное предупреждение: Гидроудар — это не просто неудобство при эксплуатации, он может иметь катастрофические последствия для промышленных систем, если его не контролировать. В экстремальных случаях скачки давления могут достигать значений, превышающих 10 МПа (100 бар).
Повреждения от гидравлического удара включают в себя:
- Разрыв или деформация трубопровода — особенно в местах слабых соединений или сварных швов
- Повреждение клапана и насоса — из-за воздействия больших ударных сил на внутренние компоненты
- Неисправность или разрушение расходомера . Чувствительные датчики не выдерживают резких ударов волн.
- Вибрация и шум системы — металлические звуки «бах-бах-бах» вдоль трубы
- Отказ оборудования – особенно в котельных системах, химических технологических линиях и трубопроводах высокого давления.
На предприятиях, использующих вихревые расходомеры , кориолисовы массовые расходомеры или электромагнитные расходомеры , гидравлический удар может серьезно исказить показания или привести к необратимому повреждению корпуса датчика.
Причины гидравлического удара
Гидравлический удар обычно возникает из-за резких перепадов скорости потока. Понимание этих причин — ключ к эффективному предотвращению:
(1) Быстрая работа клапана
При слишком быстром открытии или закрытии клапана поток жидкости резко останавливается или возобновляется, создавая ударную волну в трубопроводной сети. Это одна из наиболее частых причин гидравлического удара.
(2) Внезапный запуск или остановка насоса
Когда насос неожиданно останавливается (например, из-за сбоя электропитания), импульс жидкости оказывает обратное давление на насос и клапаны, создавая большой скачок давления.
(3) Высокоскоростной конденсат в паропроводах

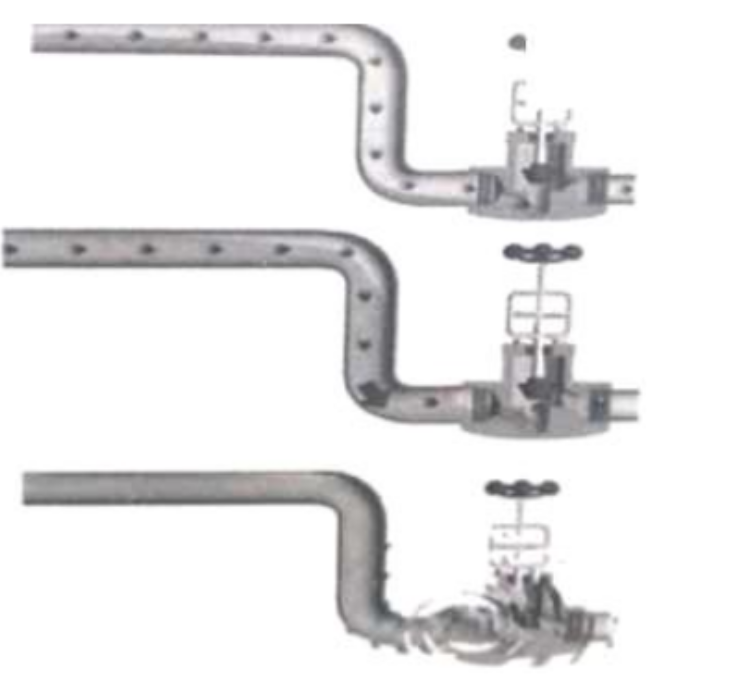

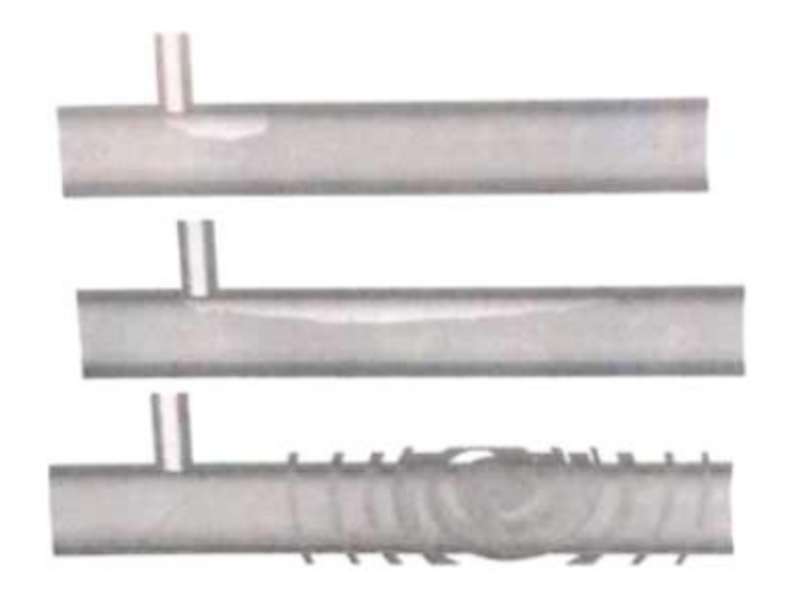

В паровых системах конденсат может накапливаться и перемещаться с высокой скоростью. При столкновении этого конденсата со стенками труб или арматурой возникает мощный гидравлический удар, иногда называемый пароконденсатным ударом .
| High-speed condensate produces water hammer | The condensation of steam suddenly causes water hammer |
High-speed condensate creates water hammer when it collides with the pipe |
Water hammer occurs when steam condenses rapidly and collides |
(4) Конструкция трубопровода и рельеф местности
Трубопроводы с крутыми уклонами или резкими перепадами высот более уязвимы. При подаче воды на высоту более 20 метров потенциальная энергия гравитации усиливает гидроудары.
(5) Чрезмерная скорость потока
Если скорость потока в подающей линии слишком высока, даже небольшие возмущения могут вызвать значительные изменения динамического давления, увеличивая риск гидравлического удара.
(6) Длинные и сложные трубопроводные системы
Чем длиннее труба и чем сильнее изменение рельефа местности, тем больше вероятность того, что волны давления будут отражаться и усиливаться, вызывая повторяющиеся эффекты удара.
Решения по предотвращению гидравлических ударов
Полностью устранить гидравлический удар сложно, но несколько инженерных мер могут эффективно смягчить или предотвратить его последствия:
(1) Установите устройство защиты от гидравлического удара

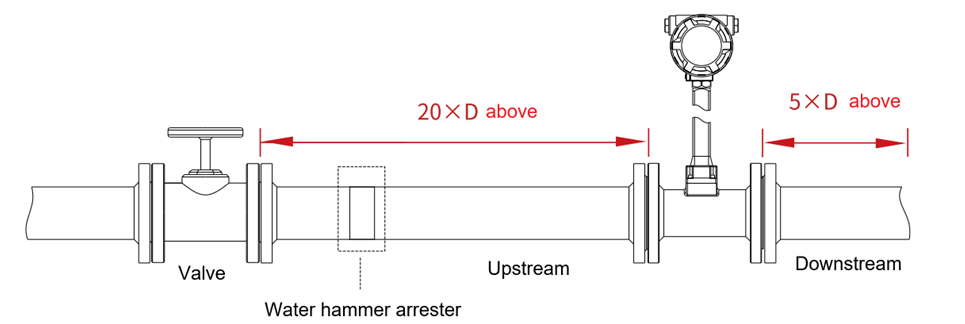

Гаситель гидравлического удара или гидроаккумулятор поглощает избыточную энергию ударной волны, преобразуя её в кинетическую энергию газового амортизатора или пружинного механизма. Эти устройства высокоэффективны для защиты расходомеров и клапанов.
(2) Добавьте аккумулятор или воздушную камеру
В системах, использующих поршневые или плунжерные насосы, гидроаккумулятор перед расходомером может демпфировать пульсации и стабилизировать поток.
(3) Используйте управляемую работу клапана
Избегайте резких движений клапанов. Используйте клапаны с медленным открытием и закрытием или автоматические регулирующие клапаны с регулируемой скоростью открытия, чтобы снизить скорость изменения расхода.
(4) Оптимизация управления насосом
Используйте контроллеры плавного пуска или частотно-регулируемые приводы (ЧРП) на насосах, чтобы постепенно увеличивать или уменьшать скорость насоса, сводя к минимуму внезапное ускорение или замедление потока.
(5) Правильная схема трубопроводов
Проектируйте трубопровод с минимальным перепадом высот и по возможности избегайте резких поворотов. Устанавливайте расходомер в местах, наименее подверженных колебаниям давления.
(6) Установите обратные клапаны
Обратные клапаны или невозвратные клапаны могут предотвратить обратный поток и снизить вероятность возникновения скачков противодавления.
(7) Используйте высококачественные расходомеры с функциями защиты
Выбирайте расходомеры, способные выдерживать кратковременные скачки давления. Например, Silver Automation Instruments предлагает вихревые и кориолисовые расходомеры с прочными корпусами из нержавеющей стали и дополнительными устройствами для гашения гидроударов, что обеспечивает длительный срок службы в сложных гидравлических условиях.
Когда следует устанавливать устройство устранения гидроударов
Установка устройства устранения гидравлического удара или гасителя гидроудара рекомендуется в следующих ситуациях:
- Клапаны быстро открываются или закрываются
- Насосы внезапно запускаются или останавливаются
- Вода перекачивается на высоту более 20 метров.
- Общий напор или рабочее давление насоса велики
- Скорость потока в линии подачи очень высокая
- Трубопровод имеет большую длину и значительные перепады рельефа.
Реализация этих профилактических мер обеспечивает долговременную точность расходомеров, снижает затраты на техническое обслуживание и защищает ценное технологическое оборудование.
Заключение: Защита трубопровода от гидравлического удара
Гидравлический удар — серьёзная проблема, которая может поставить под угрозу безопасность и надёжность любой системы транспортировки жидкостей. Понимая причины возникновения гидроудара и внедряя профилактические решения, такие как установка гасителей гидроудара , гидроаккумуляторов и надлежащего управления клапанами, промышленные предприятия могут значительно снизить риск выхода оборудования из строя.
Защита таких приборов, как расходомеры , насосы и клапаны, от гидравлического удара — это не просто вопрос технического обслуживания; это важнейший шаг в поддержании эффективности системы, точности измерений и безопасности эксплуатации.
