Полное руководство по установке датчика давления — электропроводка, монтаж и калибровка

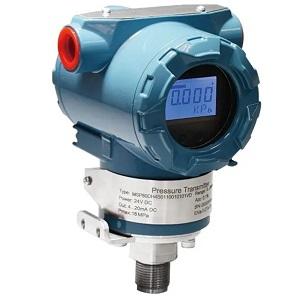

Установка датчик давления Правильное измерение давления, перепада давления или уровня жидкости имеет решающее значение для обеспечения надежных, стабильных и точных измерений давления, перепада давления или уровня жидкости в любом промышленном процессе.
Это подробное руководство от Silver Automation Instruments содержит пошаговые инструкции и рекомендации по электромонтажу , механическому креплению , компоновке импульсных линий и настройке удаленного диафрагменного уплотнения .

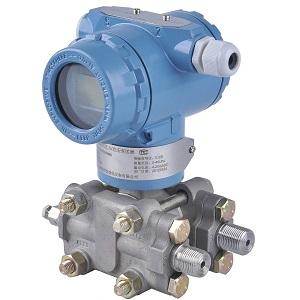

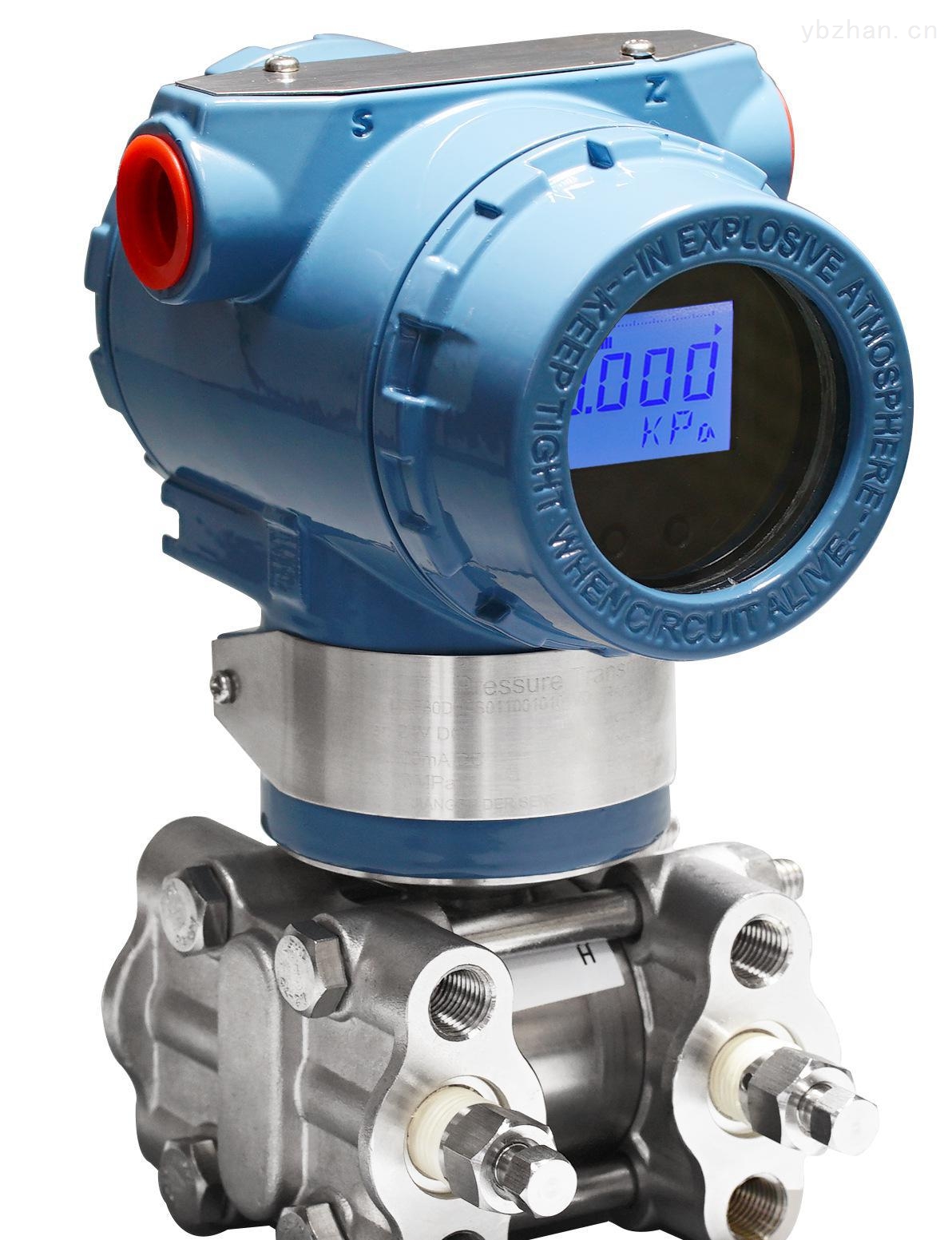

Независимо от того, создаете ли вы Датчик перепада давления Правильная установка датчика давления или уровня гарантирует точность измерений, долговечность устройства и безопасную эксплуатацию в сложных промышленных условиях.

---

1. Электромонтаж и проводка датчиков давления

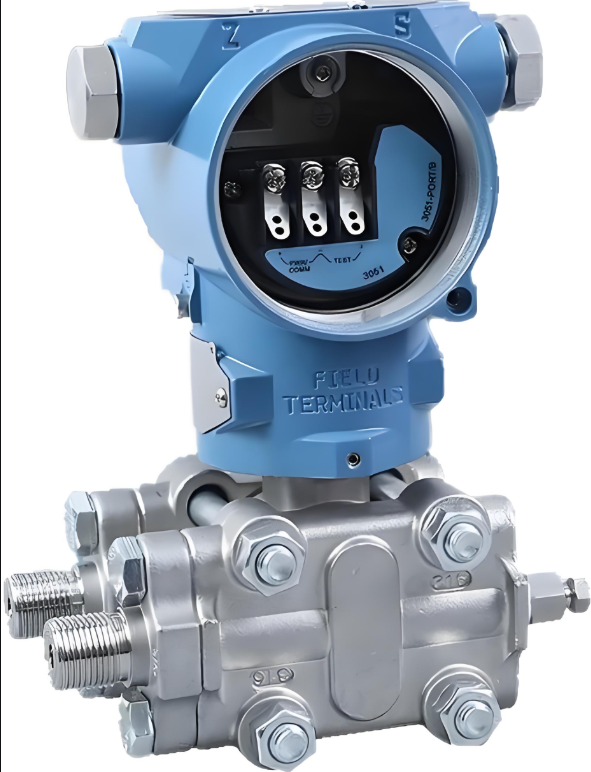

Терминал передатчика DP

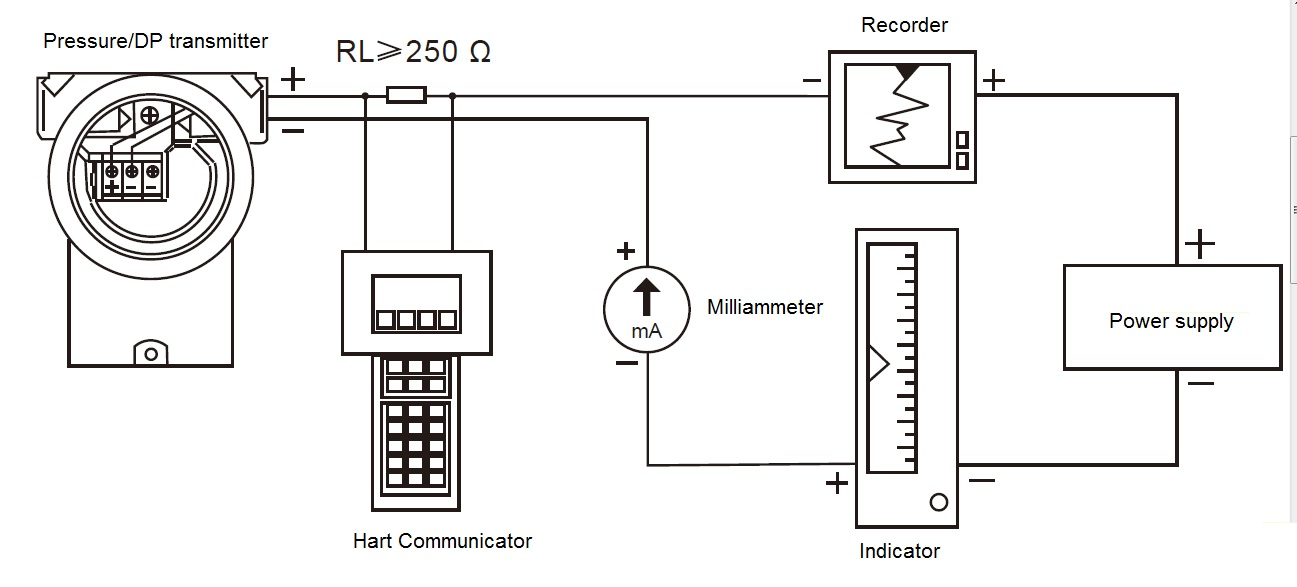

Электропроводка является основой для стабильной передачи сигнала. Провод питания и сигнальный провод проходят по одному кабелю , что упрощает монтаж и снижает вероятность ошибок при подключении.

Для начала снимите крышку корпуса со стороны клеммного отсека и подсоедините положительный и отрицательный провода к соответствующим клеммам. Компания Silver Automation Instruments рекомендует использовать витую пару или экранированный кабель для минимизации электромагнитных помех (ЭМП) и обеспечения стабильности сигнала, особенно в условиях сильных электрических помех, таких как нефтеперерабатывающие заводы, химические предприятия или электростанции.

• Рекомендуемое сечение проволоки: 0,5 мм² ≤ S ≤ 2,5 мм²
• Экранирование и заземление: Всегда надлежащим образом заземляйте экран, чтобы избежать дрейфа сигнала.
• Защита от влаги: Заткните и герметизируйте все неиспользуемые входные отверстия для кабелепроводов, чтобы предотвратить скопление влаги внутри клеммного отсека.
• Разделение кабелепроводов: Не прокладывайте сигнальный кабель в одном кабелепроводе с высоковольтными линиями электропередачи.

Если кабелепровод невозможно герметизировать, он должен быть направлен вниз, чтобы предотвратить образование конденсата внутри корпуса передатчика.

Правильная электропроводка гарантирует, что выходной сигнал вашего датчика давления ( 4–20 мА (импульсный сигнал или цифровой сигнал HART/Modbus) остается стабильным и точным на протяжении всего срока службы устройства.

2. Методы механической установки и монтажа

Установка диафрагменного уплотнения передатчика DP

Датчики давления могут устанавливаться непосредственно на технологических отводах или дистанционно с помощью кронштейнов и импульсных линий . Компания Silver Automation Instruments предлагает несколько вариантов монтажа , в том числе:

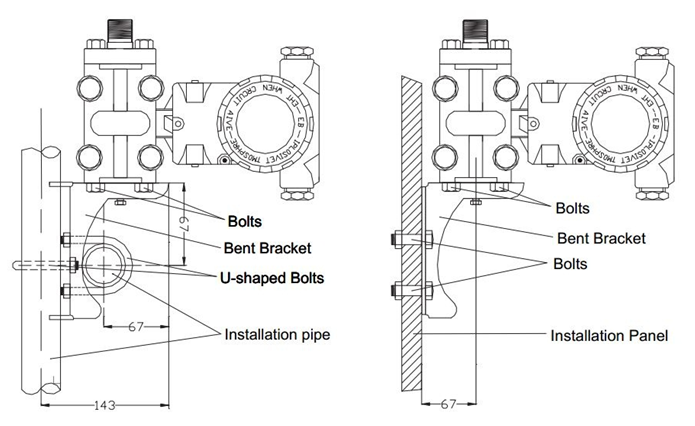

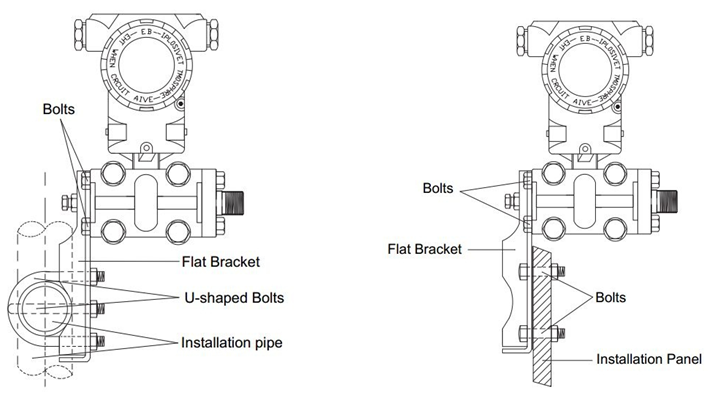

• Изогнутый кронштейн крепления трубы
• Изогнутый кронштейн для крепления панели
• Плоский кронштейн для крепления трубы
• Плоский кронштейн для крепления на панель

Эти конфигурации обеспечивают гибкую установку в зависимости от планировки предприятия и доступности.

2.1 Рекомендации по подключению и монтажу.

Большинство преобразователей имеют фланцевое соединение типа ¼ NPT , при этом для конической резьбы ½ NPT доступны переходники.
При подключении импульсных линий затягивайте болты постепенно, крест-накрест , чтобы избежать деформации, используя максимальный момент затяжки 40 Н·м .

Основные рекомендации по техническому обслуживанию:

• Старайтесь, чтобы импульсные трубопроводы были как можно короче и прямее .
• Избегайте резких перепадов температуры, вибрации и воздействия агрессивных сред .
• Установите капсулу давления вертикально, чтобы предотвратить смещение нуля.
• Для датчиков перепада давления, измеряющих давление в вертикальных трубопроводах, компенсацию разницы высот следует производить с помощью функции «нулевого давления» через дисплей или HART-коммуникатор .

Правильная установка датчика давления и импульсных линий напрямую влияет на точность и воспроизводимость измерений.

3. Монтаж импульсных линий и предотвращение ошибок.

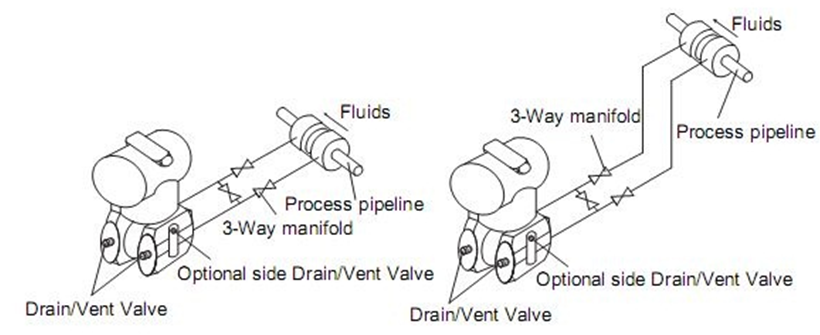

Импульсные линии передают давление от технологических отводов к датчику. Неправильная конструкция или установка импульсных линий может привести к дрейфу показаний или систематическим ошибкам .

Распространенные причины ошибок измерений

• Утечка или неплотное соединение
• Эрозия или истирание, вызванные продувочным газом или жидкостью.
• Пузырьки газа в жидкостных трубопроводах или жидкие сгустки в газопроводах
• Неравномерная температура на обоих импульсных участках
• Неправильный уклон приводит к скоплению газа или конденсата.

Рекомендации по минимизации ошибок

• Длина импульсных трубопроводов должна быть одинаковой и короткой .
• Для работы с жидкостями импульсный трубопровод должен иметь уклон вверх (≥1/12) от датчика к технологическому процессу.
• Для газоснабжения наклоните трубопровод вниз (≥1/12) от передатчика к технологическому процессу.
• Отводите газ из жидкостных трубок и сливайте конденсат из газовых трубок.
• Используйте трубки большого диаметра , чтобы предотвратить потери на трение и засорение.
• При продувке подсоединяйте продувочные линии рядом с технологическими кранами и продувайте через трубы одинаковой длины — никогда не продувайте через передатчик .
• Для предотвращения различий в плотности поддерживайте одинаковую температуру на обеих импульсных линиях.

Эти рекомендации необходимы для надежного измерения перепада давления и обеспечения долговременной стабильности работы передатчика.

4. Инструкция по установке удаленного диафрагменного уплотнения

В областях применения, связанных с высокой вязкостью , высокими температурами или агрессивными средами , дистанционные передатчики для диафрагменных уплотнений используются для изоляции чувствительного элемента от рабочей жидкости.

Рекомендации по установке

• Для сокращения времени реакции следует максимально укорачивать капилляры .
• Избегайте прямых солнечных лучей или источников тепла, чтобы предотвратить изменение температуры.
• При использовании двойных выносных уплотнений убедитесь, что оба капилляра имеют одинаковую длину .
• Устанавливайте датчики с одним диафрагменным уплотнением на уровне или ниже уровня подключения к технологическому процессу.
• Для установки двух удаленных уплотнений установите передатчик между обоими уплотнениями или немного ниже них.

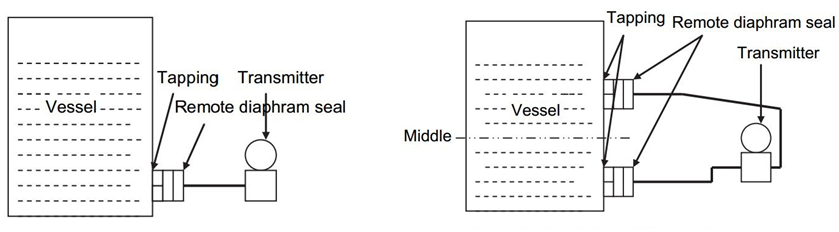

Установка дистанционного датчика давления диафрагменного уплотнения

Правильная прокладка капилляров и одинаковая длина уплотнений обеспечивают стабильные показания и точное измерение давления или уровня в реакторах, резервуарах и трубопроводах.

5. Измерение расхода жидкости, газа и пара

Для обеспечения точности и предотвращения застревания фаз в различных средах требуются определенные условия установки.

5.1 Измерение расхода жидкости

Измерение расхода жидкости

• Установите краны сбоку от трубы , чтобы предотвратить скопление осадка.
• Установите датчик рядом или под кранами, чтобы газы могли выводиться в технологический процесс.
• Для выпуска газа расположите сливной/вентиляционный клапан в верхнем положении .

5.2 Измерение расхода газа

• Установите ответвления сверху или сбоку трубопровода.
• Установите датчик над кранами, чтобы жидкость могла стекать обратно в трубопровод.

5.3 Измерение расхода пара

• Установите краны сбоку трубопровода и закрепите датчик под кранами, чтобы импульсные линии постоянно заполнялись конденсатом.
• Для пара температурой выше 250 °F (121 °C) заполните импульсные линии водой, чтобы защитить датчик и сохранить точность измерения.
• Убедитесь, что температура технологического процесса не превышает номинальный предел датчика.

Эти рекомендации гарантируют точные показания расхода в различных средах и условиях эксплуатации.

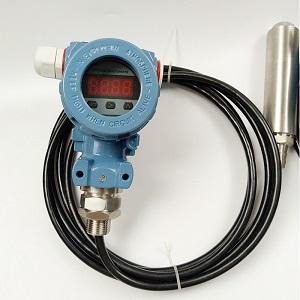

6. Измерение уровня с помощью датчиков давления

Датчики давления также могут использоваться для измерения уровня жидкости в открытых или закрытых сосудах путем определения гидростатического давления столба жидкости.

6.1 Открытые суда

Подсоедините сторону высокого давления датчика к нижнему штуцеру, а сторону низкого давления выведите в атмосферу.
Если передатчик и ответвитель находятся на одном уровне:

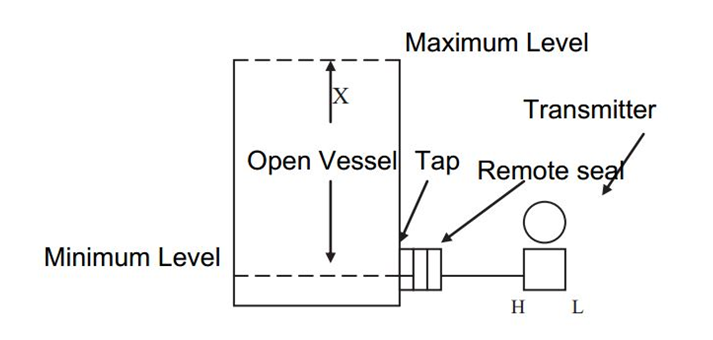

Передатчик с тем же уровнем, что и ответвитель.

Px=x×ρ×g

где x = высота жидкости (м), ρ = плотность жидкости (кг/м³), g = 9,80665 м/с².

Пример: При x = 6,5 м и ρ = 1000 кг/м³ ,
Диапазон = 0 ~ 63,7 кПа.

Если датчик расположен выше или ниже крана, необходимо добавить дополнительные параметры (±hρ₀g) для коррекции разницы высот и плотности заполняющей жидкости (ρ₀).

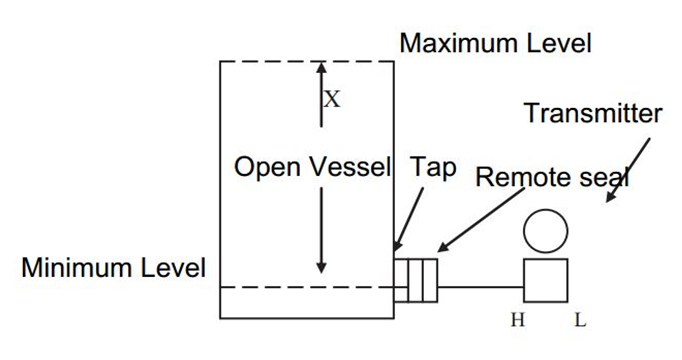

Передатчик с более высоким уровнем, чем Tap

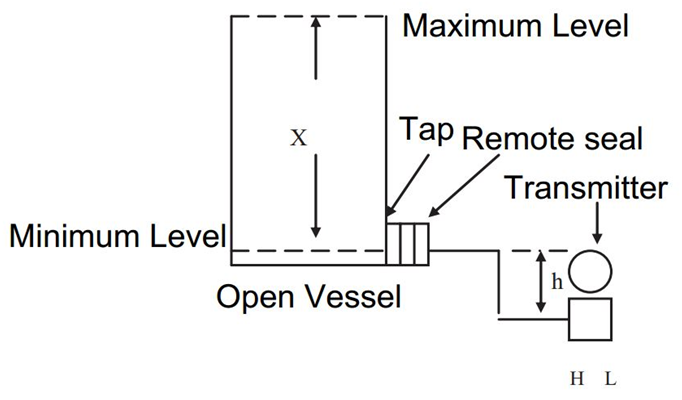

Передатчик с более низким уровнем, чем Tap

В закрытых резервуарах датчик должен компенсировать давление пара или газа над жидкостью.
Используются два основных метода:

• Состояние "сухого трубопровода": газ над жидкостью не конденсируется; сторона низкого давления остается пустой.
• Состояние "мокрой ноги": обе стороны заполнены жидкостью с использованием двойных дистанционных уплотнений для предотвращения образования конденсата.

Пример расчета (мокрая нога):

Диапазон = г ( yρ − hρ 0 ) г [( х + й ) ρ − hρ 0 ]

Это гарантирует, что перепад давления отражает только фактический уровень жидкости, а не колебания давления в сосуде.

⚠️ Внимание: Рабочая среда не должна замерзать, так как это может повредить изолирующую диафрагму или модуль передатчика.

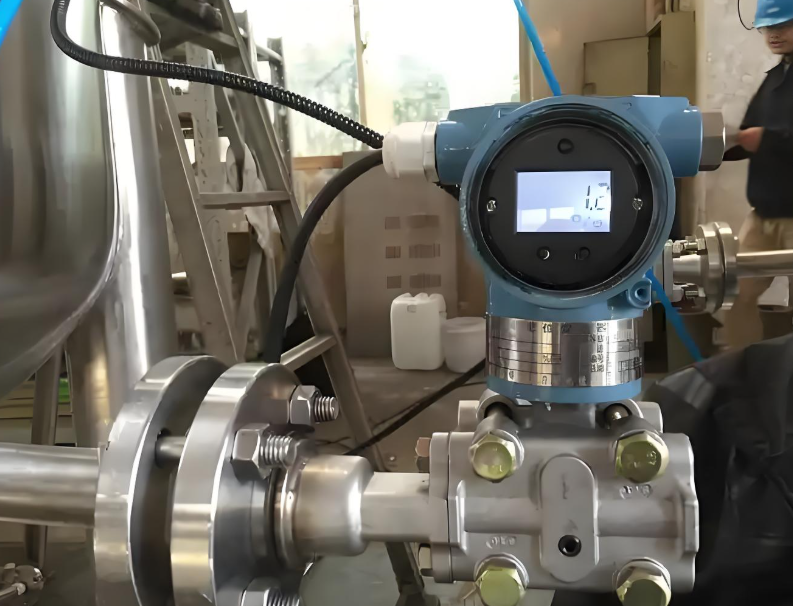

Установка передатчика и передатчика DP.

7. Экологические аспекты и вопросы безопасности

• Избегайте установки передатчиков в местах с сильной вибрацией , резкими перепадами температуры или под прямыми солнечными лучами .
• Для вязких или густых масел используйте нагревательные рубашки .
• Для взрывозащищенных моделей необходимо обеспечить соответствие требованиям сертификации для взрывоопасных зон (ATEX / Exd) .
• Перед проведением технического обслуживания или калибровки всегда сбрасывайте давление и выпускайте воздух из трубопроводов.

Соблюдение этих рекомендаций по безопасности и охране окружающей среды обеспечивает долгосрочную надежность и соответствие промышленным стандартам.

Надлежащее профилактическое техническое обслуживание и проверки оборудования позволяют устранить большинство проблем, возникающих в процессе ввода в эксплуатацию.

9. Почему стоит выбрать Silver Automation Instruments?

Компания Silver Automation Instruments — это надежный производитель датчиков давления в Китае , обслуживающий клиентов по всему миру в таких отраслях, как нефтегазовая промышленность, энергетика, водоочистка и химическая промышленность.

Мы предоставляем:

• Датчики дифференциального, манометрического и абсолютного давления
• Модели с выносными диафрагменными уплотнениями , выходом HART/Modbus и взрывозащищенным корпусом.
• Заводская калибровка и полное соответствие стандарту ISO 9001.
• Специальные технологические соединения и материалы для работы в агрессивных средах

Посетите наш сайт www.silverinstruments.com Ознакомьтесь с полным ассортиментом наших приборов для промышленной автоматизации , включая кориолисовые расходомеры , магнитные расходомеры и объемные расходомеры .

Заключение

Правильная установка и подключение датчика давления имеют решающее значение для получения точных технологических данных и поддержания эффективности работы предприятия.
Следуя рекомендациям Silver Automation Instruments по электрическим, механическим компонентам и калибровке, вы можете обеспечить надежную работу вашего преобразователя в любых условиях — будь то измерение расхода пара , уровня в резервуаре или технологического давления .

Благодаря тщательному вниманию к таким деталям, как прокладка импульсных линий , размещение капилляров и защита окружающей среды , ваш передатчик обеспечит годы точной работы без необходимости технического обслуживания.
