Электромагнитный расходомер , часто сокращённо ЭДС или магнитометр, — это высокопроизводительный прибор, предназначенный для измерения объёмного расхода проводящих жидкостей. Его принцип действия основан на законе электромагнитной индукции Фарадея, фундаментальном принципе физики.
Благодаря уникальной конструкции без подвижных частей, ЭМР обладает значительными преимуществами, включая минимальные потери давления и возможность точного измерения расхода сложных жидкостей. Он идеально подходит для измерения грязных, коррозионных или абразивных жидкостей и шламов. Поэтому он широко применяется в таких отраслях, как химическая переработка, металлургия, горнодобывающая промышленность, целлюлозно-бумажная промышленность, а также производство продуктов питания и напитков. Он также играет важную роль в контроле муниципального водоснабжения и очистки сточных вод.
Основной принцип: закон Фарадея в действии
Закон Фарадея гласит, что при движении электрического проводника через магнитное поле в нём возникает напряжение (электродвижущая сила, или ЭДС). Величина этого напряжения прямо пропорциональна скорости движения проводника, его длине и напряжённости магнитного поля.
Электромагнитный расходомер использует этот принцип, рассматривая проводящую жидкость как проводник. Вот как это работает:

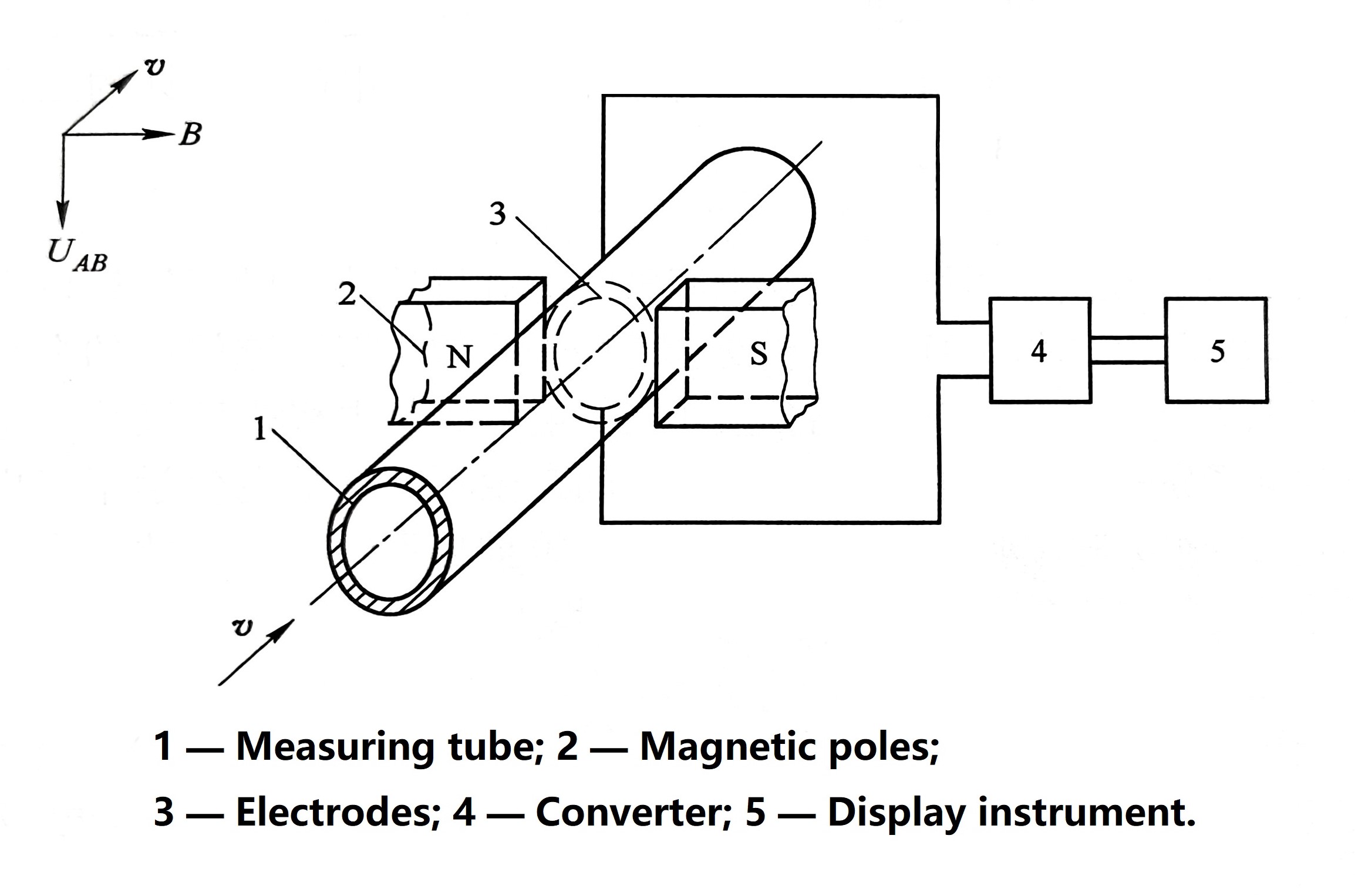

Создание магнитного поля: Корпус счетчика, называемый измерительной трубкой, оснащен катушками, которые создают контролируемое магнитное поле, перпендикулярное направлению потока.
Жидкость как проводник: Когда проводящая жидкость протекает через это магнитное поле, она фактически «перерезает» линии магнитного потока.
Создание напряжения: это действие создает напряжение, которое прямо пропорционально средней скорости потока жидкости.
Измерение напряжения: два электрода, установленные на противоположных сторонах стенки трубы, регистрируют это индуцированное напряжение. Затем преобразователь обрабатывает этот сигнал напряжения для расчета объемного расхода.
Связь описывается формулой:
У = Б * Д * в
Где:
U = индуцированное напряжение (потенциал между электродами)
B = Напряженность магнитного поля (плотность магнитного потока)
D = Внутренний диаметр измерительной трубки
v = Средняя скорость потока жидкости
Исходя из этого, можно рассчитать объёмный расход (Q). Важно отметить, что этот принцип основан на однородном магнитном поле, проводящей и немагнитной жидкости и осесимметричном профиле потока.
Практические соображения: магнитное поле конечной длины

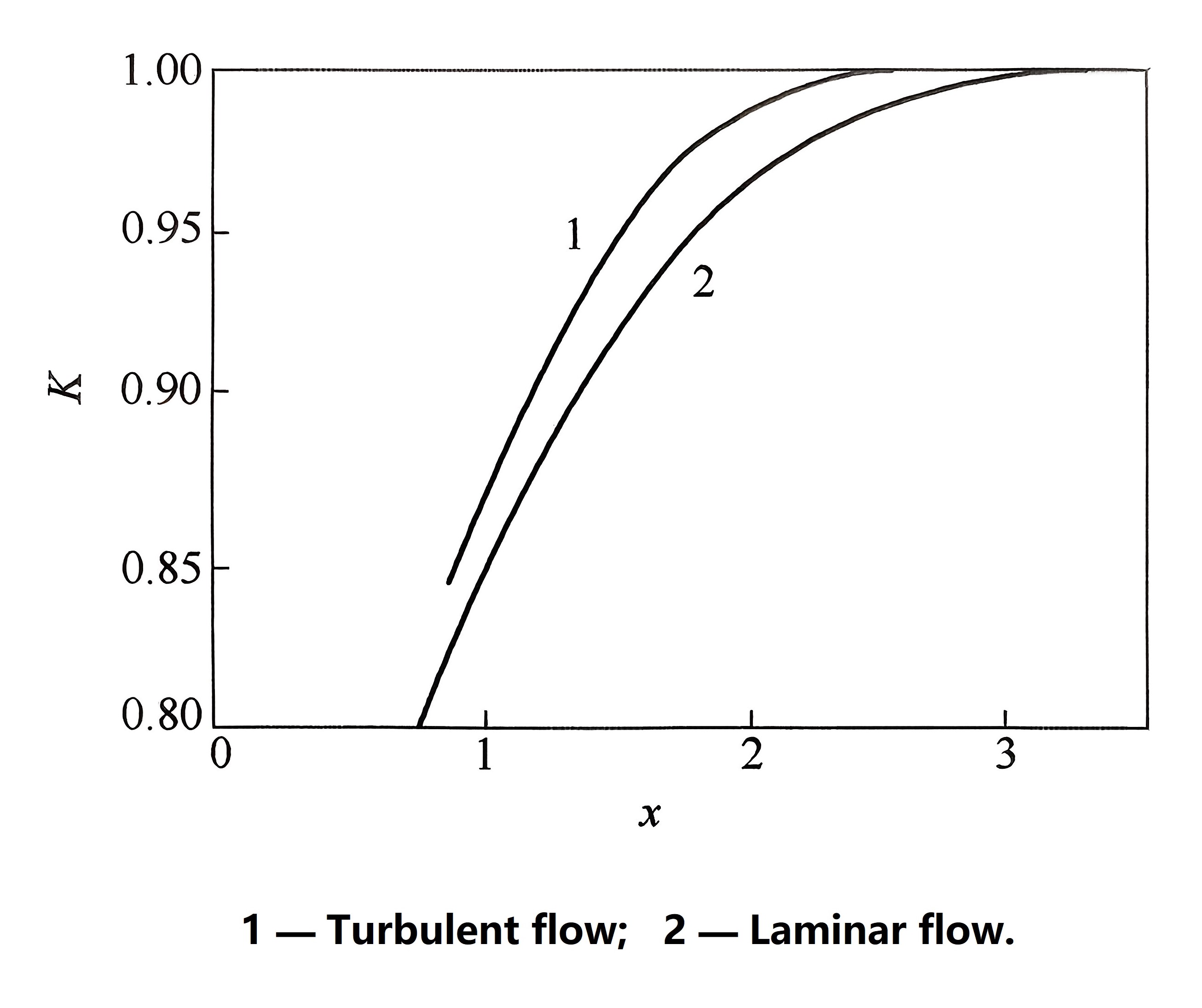

Кривая предельного коэффициента коррекции магнитного поля
В реальных условиях магнитное поле не может распространяться бесконечно. Оно наиболее сильное вблизи электродов и ослабевает на концах. Эти изменения могут создавать искажения, известные как вихревые токи, которые могут влиять на точность измерений — явление, называемое краевым эффектом.
Для компенсации этого эффекта применяется поправочный коэффициент (К), особенно в трубах, где отношение длины магнитного поля к диаметру трубы мало. Для большинства современных конструкций, работающих в условиях турбулентного потока, краевой эффект пренебрежимо мал, если это отношение составляет 2,5 или более.
Методы возбуждения: питание магнитного поля
Система возбуждения — это сердце счётчика, поскольку она генерирует магнитное поле. Используемый метод определяет обработку сигнала и существенно влияет на характеристики счётчика. Существует три основных метода:
1. Возбуждение постоянным током
Этот метод использует постоянные магниты или источник постоянного тока для создания постоянного магнитного поля. Несмотря на простоту и устойчивость к помехам переменного тока, возбуждение постоянным током может вызывать электролиз и поляризацию электродов в проводящих жидкостях. Это нарушает процесс измерения и приводит к ошибкам. Поэтому возбуждение постоянным током обычно используется для измерения неэлектролитических жидкостей, таких как жидкие металлы (например, натрий или ртуть).
2. Возбуждение переменного тока
Использование переменного тока промышленной частоты (например, 50 Гц) создаёт синусоидальное магнитное поле. Этот метод позволяет избежать проблем с поляризацией, характерных для возбуждения постоянным током, но привносит свои сложности:
Квадратурные помехи: переменное магнитное поле может вызывать нежелательный «трансформаторный эффект» напряжения в цепи электрода, который может быть намного больше фактического сигнала потока.
Синфазные помехи (синфазный режим): шумовые сигналы, имеющие ту же фазу, что и сигнал потока, могут появляться на обоих электродах, часто из-за блуждающих токов или электростатической индукции.
Нестабильность: колебания напряжения или частоты источника питания переменного тока могут изменить напряженность магнитного поля, что приведет к неточностям измерений.
3. Возбуждение прямоугольной волной низкой частоты
Это самый передовой и широко используемый на сегодняшний день метод. Он сочетает в себе преимущества методов измерения постоянного и переменного тока. Используя низкочастотный прямоугольный сигнал (например, 3–30 Гц), он:
Устраняет поляризацию путем постоянного изменения полярности поля.
Позволяет избежать квадратурных помех, измеряя сигнал потока во время стабильных периодов прямоугольной волны.
Подавляет вихревые токи, что обеспечивает превосходную стабильность нулевой точки и высокую точность.
Современные разработки продолжают совершенствовать эту технологию с помощью таких инноваций, как трехпозиционное и двухчастотное возбуждение прямоугольными импульсами, что еще больше повышает производительность и надежность электромагнитных расходомеров.
