В сфере промышленной переработки и управления энергопотреблением точное измерение расхода газа имеет первостепенное значение. При выборе или эксплуатации расходомера газа вы столкнетесь с тремя распространёнными единицами измерения объёмного расхода: м³/ч, Нм³/ч и ст. м³/ч. Хотя они могут выглядеть похожими, они представляют собой принципиально разные концепции. Их путаница может привести к серьёзным ошибкам в управлении технологическим процессом, учёте затрат и соблюдении требований безопасности.
Так в чем же разница, и почему она так важна?
В этом руководстве эти единицы измерения будут объяснены максимально простым языком, с использованием наглядной аналогии, делающей концепцию интуитивно понятной. К концу руководства вы будете точно понимать значение каждой единицы и когда её использовать, что позволит вам уверенно выбирать и использовать приборы для измерения расхода газа.
Основная проблема: почему объем газа является «движущейся целью»
Прежде чем определить единицы измерения, необходимо понять основной принцип физики:
объём газа не является постоянной величиной . Он существенно меняется при изменении температуры и давления.
Представьте, что у вас есть простой воздушный шар для вечеринки.
- Если вынести воздушный шар из теплого помещения на холодный воздух, он сожмется.
- Если вы внесете этот холодный шарик обратно в теплую комнату, он расширится.
- Если сжать шарик (увеличить давление), его объем уменьшится.

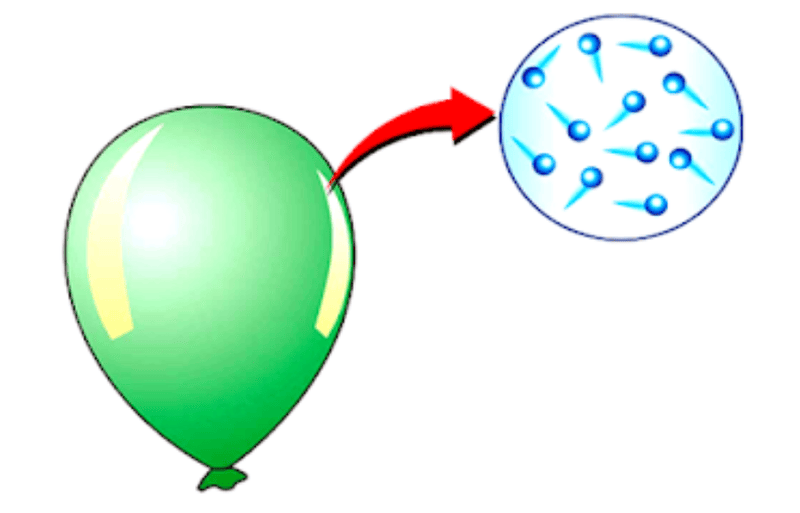

Количество воздуха — число молекул (то есть масса) — внутри шарика никогда не менялось. Однако его объём постоянно менялся в зависимости от окружающей среды.
Газ, текущий по промышленным трубам, ведёт себя точно так же. Он часто горячий и находится под давлением. Простое указание его объёма без указания температуры и давления — это неполная и зачастую вводящая в заблуждение информация. Именно для решения этой проблемы и были созданы стандартизированные единицы измерения.
Четкое определение каждой единицы
Давайте воспользуемся аналогией с воздушным шаром, чтобы понять каждую из трех распространенных единиц расхода газа.

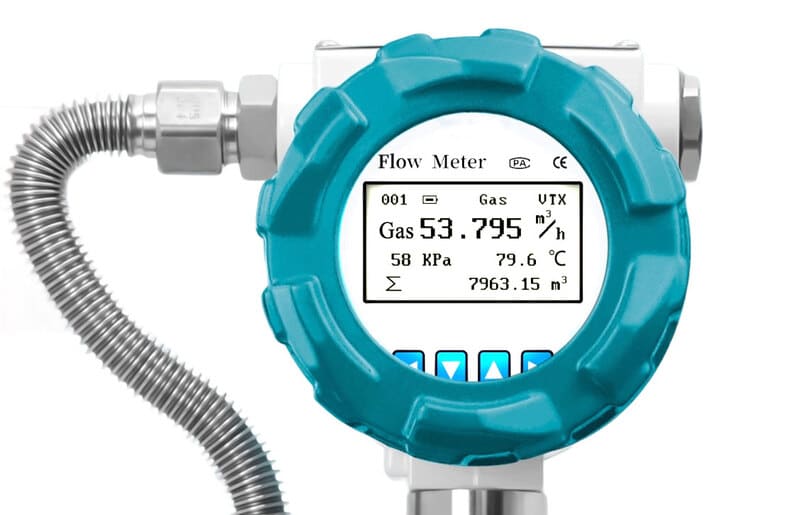

м³/ч (фактические кубические метры в час) – «То, что вы видите»
- Определение: м³/ч, часто обозначаемый как ам³/ч (где «A» означает «фактический»), представляет собой фактический объём газа, проходящего через счётчик в условиях реального процесса . Это прямое измерение объёма газа внутри трубы в данный момент времени при заданной рабочей температуре и давлении.
- Аналогия с воздушным шаром: м³/ч — это как измерение размера воздушного шара прямо сейчас, внутри горячего, герметичного завода, где он используется. Это реальный, физический объём, который газ занимает в данный момент.
- Значение и ограничения: Это измерение по принципу «что видишь, то и получаешь». Хотя оно точно описывает объём в трубе, оно бесполезно для сравнения количества газа. Например, 100 м³/ч сжатого воздуха при давлении 7 бар содержат в восемь раз больше молекул воздуха (массы), чем 100 м³/ч воздуха при атмосферном давлении. Поэтому использование м³/ч для выставления счетов или расчётов эффективности ненадёжно без указания текущей температуры и давления.
Нм³/ч (нормальные кубические метры в час) – «Европейский стандарт»

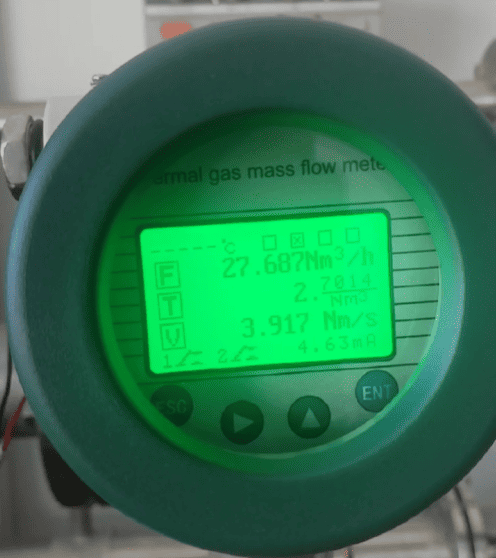

Расходомер с Нм3/ч
- Определение: Нм³/ч означает нормальный кубический метр в час. Это не измерение фактического объёма в трубе, а стандартизированная единица измерения количества (массы) газа. Она отвечает на вопрос: «Если бы я взял газ, текущий по трубе, и привёл его к общепринятым «нормальным» условиям, какой объём он бы занял?»
- Эти « нормальные условия » определены на международном уровне такими стандартами, как DIN 1343 и ISO 2533, как:
oТемпература: 20°C
oДавление: 1,01325 бар абсолютное (1 атмосфера) - Аналогия с воздушным шаром: Нм³/ч – это как взять горячий, находящийся под давлением воздушный шар из заводского цеха, поместить его в специальную контрольную комнату с температурой 20°C и стандартным давлением на уровне моря, а затем измерить его размер. Независимо от того, каким был его размер на заводе, если он содержит одинаковое количество молекул воздуха, его размер в этой холодной стандартной комнате всегда будет одинаковым.
- Значение и ценность: Нм³/ч — это единица измерения массы газа, выраженная в объёме. Благодаря использованию фиксированной, универсальной базовой линии, она обеспечивает объективные и точные сравнения. Это стандартная единица для большинства научных и промышленных измерений газа в Европе и многих других регионах мира.
См³/ч (стандартный кубический метр в час) – «Американский и промышленный стандарт»
- Определение : См³/ч означает стандартный кубический метр в час. Концептуально это то же самое, что и Нм³/ч — это стандартизированная мера количества (массы) газа.
- Единственное отличие: исходные условия, используемые для «стандартных», отличаются от «нормальных». К сожалению, единого универсального определения «стандартных условий» не существует, но одно из наиболее распространённых, особенно в США и нефтегазовой отрасли, следующее:
oТемпература: 15,6°C (60°F) или иногда 15°C
oДавление: 1,01325 бар абсолютное (1 атмосфера) - Аналогия с воздушным шаром: см³/ч — это как перенести воздушный шар в другую стандартную комнату, в которой температура более привычная, например, 15,6 °C. Поскольку в этой комнате теплее, чем в «нормальной» комнате с температурой 0 °C, тот же самый шар (с той же массой воздуха) немного расширится. Следовательно, количество газа, измеряемое в 100 см³/ч, имеет ту же массу, что и тот же газ, измеряемый примерно в 94,5 Нм³/ч.
- Значение и ценность: Как и Нм³/ч, см³/ч — надёжная единица для расчётов, управления процессами и расчёта эффективности. Важно всегда понимать, какая температура и давление используются при использовании термина «стандарт».
Как расходомеры обрабатывают эти единицы измерения
Понимание этих единиц измерения является ключом к выбору правильной технологии расходомера.

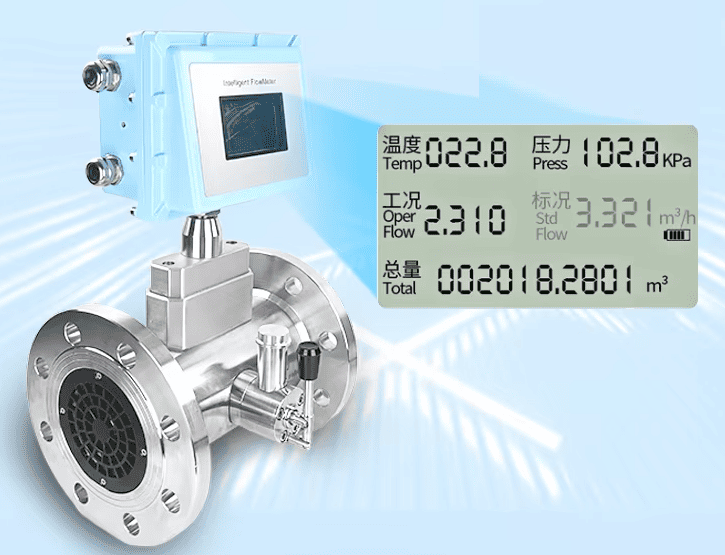

Газотурбинный расходомер со встроенным датчиком температуры и давления и вычислителем расхода для расчета Нм3/ч
- Объемные расходомеры (например, вихревые, турбинные, с овальными шестернями, ротаметры): Эти приборы измеряют фактическую скорость или объем газа при его прохождении, то есть в м³/ч. Для получения полезных стандартизированных показаний (нм³/ч или ст.м³/ч) они должны быть подключены к отдельным датчикам давления и температуры, а также к вычислителю расхода. Вычислитель расхода получает данные со всех трех приборов в режиме реального времени и выполняет непрерывный расчет для преобразования фактического объема в стандартный. Газотурбинные и вихревые расходомеры от silverinstruments.com оснащены встроенными датчиками температуры и давления, а также интегрированным программным обеспечением для расчета стандартизированного расхода в режиме реального времени. Один расходомер измеряет несколько параметров: рабочий расход, стандартизированный расход, температуру и давление.

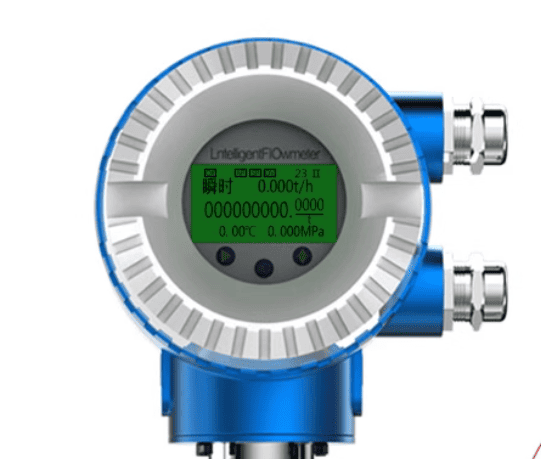

Вихревой расходомер с измерением массового расхода пара
- Массовые расходомеры (например, термомассовые, кориолисовы): Эти приборы являются прямым решением проблемы. Они измеряют массовый расход газа (например, в кг/ч) напрямую. Поскольку Нм³/ч и См³/ч также являются единицами измерения массы, эти расходомеры могут использовать встроенные микропроцессоры для точного и мгновенного преобразования показаний массы в требуемые стандартизированные единицы объёма (Нм³/ч или См³/ч) без необходимости внешней компенсации. Вихревые расходомеры обычно оснащены функцией определения массового расхода пара путём измерения температуры и давления с помощью встроенного калькулятора.
Таблица быстрого сравнения
|
Unit
|
Full Name
|
Reference Conditions
|
What it Measures
|
|
m³/h
|
Actual Cubic Meter per Hour
|
The live process temperature & pressure
|
The "hot/pressurized" volume in the pipe
|
|
Nm³/h
|
Normal Cubic Meter per Hour
|
0°C & 1 atm
|
Standardized quantity/mass (European std.)
|
|
Sm³/h
|
Standard Cubic Meter per Hour
|
15.6°C (60°F) & 1 atm (Common US std.)
|
Standardized quantity/mass (American std.)
|
Понимание разницы между фактическими и стандартными единицами расхода газа имеет основополагающее значение для любого инженера или техника. Если коротко:
- м³/ч показывает, какой объем газа находится внутри вашей трубы в данный момент.
- Нм³/ч и См³/ч показывают, сколько газа у вас фактически есть, обеспечивая надежную основу для сравнения и расчетов.
Для любых задач, связанных с выставлением счетов, управлением горением или отчётностью об эффективности, всегда используйте стандартизированные единицы измерения. Понимание этих принципов позволит вам выбрать правильный расходомер газа и гарантировать точность, сопоставимость и информативность ваших измерений.
Как перевести м³/ч в Нм³/ч или См³/ч
Газ сжимаем, поэтому его объём сильно зависит от температуры и давления. Это означает, что одно и то же количество газа может иметь совершенно разные значения объёмного расхода при измерении в разных условиях. Именно поэтому инженеры часто различают фактические кубические метры в час (м³/ч) и нормализованные или стандартные кубические метры в час (нм³/ч или ст. м³/ч).
Формула преобразования
Общая формула для перевода фактического расхода газа в стандартные условия основана на законе идеального газа:
Где:
- QN = расход при стандартных или нормализованных условиях (Нм³/ч или См³/ч)
- QA = фактический расход в рабочих условиях (м³/ч)
- PA = абсолютное давление в рабочих условиях (бар или кПа)
- PN = абсолютное давление при стандартных условиях (например, 1,01325 бар)
- TA = абсолютная температура в рабочем состоянии (Кельвин)
- TN = абсолютная температура при стандартных условиях (например, 273,15 К для 0 °C)
Например, если газ течет со скоростью 50 м³/ч при давлении 3 бар (изб.) и температуре 40 °C, то сначала следует перевести 3 бар (изб.) в абсолютное давление (4 бар абс.), а затем применить формулу для расчета Нм³/ч.
Упрощенное приближение
Во многих повседневных промышленных случаях, где точная точность не имеет решающего значения, технические специалисты часто прибегают к грубому сокращению:
Этот метод не учитывает температуру, но обеспечивает быструю оценку. Например, 10 м³/ч, измеренные при давлении 5 бар (изб.), можно приблизительно оценить как 50 Нм³/ч.
Краткая справочная таблица преобразования
|
Actual Flow m³/h
|
Pressure (bar)
|
Approximate Nm³/h (m³/h × Pressure)
|
|
5
|
1
|
5
|
|
10
|
2
|
20
|
|
15
|
3
|
45
|
|
20
|
4
|
80
|
|
25
|
5
|
125
|
Эта таблица представляет собой простое и практичное руководство для быстрых расчетов, подходящее для грубых проверок, но не для выставления счетов или передачи данных по счету.
Инструменты онлайн-конверсии
Для более точных результатов инженеры часто используют онлайн-калькуляторы, где можно ввести давление, температуру и расход, чтобы мгновенно получить значения в нм³/ч или см³/ч. Рекомендуемый вариант: https://airpack.nl/tools/capacity/nm3-hr-actual-m3-hr-conversion/
Этот инструмент широко используется для быстрых и точных преобразований в промышленных приложениях.
Подводя итог, можно сказать, что метод идеального газа обеспечивает точное преобразование с поправками как на давление, так и на температуру, а упрощённый метод умножения (м³/ч × бар) обеспечивает быструю оценку. В инженерных целях всегда используйте формулу или надёжный онлайн-калькулятор для обеспечения точности.
